Tất cả chain đều tham gia phát đồng thời tạo thành 1 hay nhiều beam, dựa vào trọng số pha và biên độ khác nhau (code word matrix)
Precoding Matrix: x=W⋅s; s: vector data (các layer), W: Precoding Matrix, x: tín hiệu đưa ra 64 RF chain. Mỗi phần tử của W chứa biên độ, pha
CSI-RS → UE đo → UE report → gNB chọn precoding → phát beam; UE report lên 3 thứ chính: CQI (chất lượng kênh), RI (Rank Indicator, số layer tối ưu), PMI (Precoding Matrix Indicator, “beam tốt nhất”)
Nhiều beam (nhiều Layer) cho 1 User được không ? 1 beam cho nhiều user được không (Broadcast)?
Beam → hướng không gian; Layer → stream dữ liệu; Thực tế 1 layer thường đi với 1 beam, Nhưng không hoàn toàn 1-1

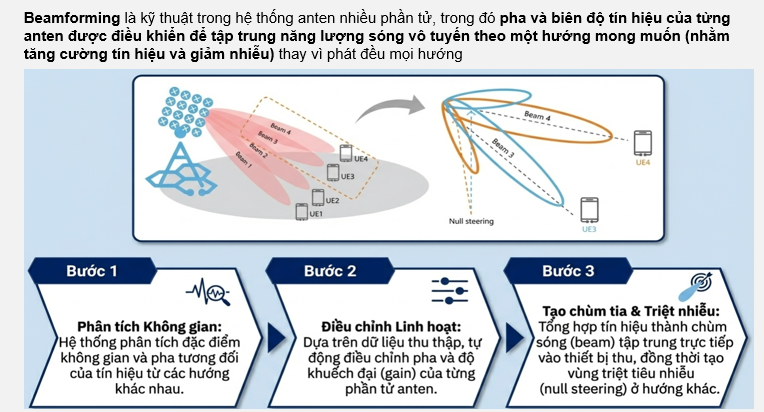

Beamforming là một kỹ thuật trong các hệ thống anten đa phần tử, trong đó pha và biên độ tín hiệu của từng anten được điều khiển để tập trung năng lượng sóng vô tuyến theo một hướng mong muốn. Mục đích là tăng cường tín hiệu cho người dùng và giảm nhiễu, thay vì phát sóng đều ra mọi hướng.
Quá trình Beamforming diễn ra qua ba bước chính:
Phân tích Không gian (Spatial Analysis): Hệ thống phân tích các đặc điểm không gian và pha tương đối của tín hiệu từ các hướng khác nhau.
Điều chỉnh Linh hoạt (Flexible Adjustment): Dựa trên dữ liệu thu thập được, hệ thống tự động điều chỉnh pha và độ khuếch đại (gain) của từng phần tử anten.
Tạo chùm tia & Triệt nhiễu (Beam Creation & Null Steering): Tín hiệu được tổng hợp để tạo thành một chùm sóng (beam) tập trung trực tiếp vào thiết bị thu, đồng thời tạo ra các vùng triệt tiêu nhiễu (null steering) ở các hướng khác.
Thông tin bổ sung từ chú thích dưới hình ảnh cho biết:
Tất cả các “chain” (có thể ám chỉ các đường dẫn tín hiệu hoặc anten) đều tham gia phát đồng thời để tạo ra một hoặc nhiều chùm tia.
Việc tạo chùm tia dựa trên các thông số pha và biên độ khác nhau, được gọi là “code word matrix”.
Ma trận Precoding (Precoding Matrix) có dạng X=W·s, trong đó s là vector dữ liệu (các layer), W là Ma trận Precoding, và x là tín hiệu được đưa ra 64 RF chain.
